北理工課題組在低維偏振熱輻射納米光源方面取得新進展
發布日期:2025-08-26 供稿:前沿交叉科學院 黃元 攝影:前沿交叉科學院
編輯:朱倩云 審核:鄭德智 閱讀次數:
光子集成電路在實現高計算速率和低功耗方面具有突破性意義,成為替代傳統電子元件、超越摩爾定律的下一代芯片的有力候選技術。激光器光源是實現光子集成電路光通信、產生光通信載體的源頭,卻限制了光子集成電路尺寸的進一步縮小。隨著納米級尺寸的二維材料在微納電子技術領域崛起,有望作為片上光源極大地推動這一顛覆性技術的進步。
近日,北京理工大學集成電路與電子學院王業亮教授團隊在片上低維納米光源研究方面取得重要進展,在ACS Nano上發表題為“Electrically-Driven Polarized Nano-Light Sources Based on Suspended Graphene Nanoscrolls”的研究論文。該論文的共同第一作者為博士研究生韓旭、戴贇贇教授和博士研究生謝永志,通訊作者為王業亮教授、黃元教授和戴贇贇教授,北京理工大學是該工作的第一單位。
本研究發展了一種基于石墨烯納米卷制備的高效納米光源,其發射特性可通過外加電場和器件結構設計進行調控。該納米光源具有寬范圍可調諧的發射光譜,覆蓋了從紅外到可見光的波長范圍。與此同時,石墨烯納米卷光源具有超普朗克輻射效應,該效應源于低維納米結構中的增強吸收。此外,石墨烯納米卷的發射表現出快速開關特性(響應時間約為75 ms),在可見光波段的偏振度可達20%。本研究為石墨烯納米卷發射特性的探索提供了重要支撐,并對推動片上集成納米光源技術的發展具有重要意義。
1. 石墨烯納米卷光源
石墨烯納米卷是由石墨烯卷曲形成的緊密圓柱狀結構。與平面石墨烯相比,石墨烯納米卷的圓柱幾何結構由于曲率效應和卷曲所引入的手性而表現出獨特的電子與光學特性。圖1a展示了石墨烯逐步卷曲形成螺旋狀形貌的過程。圖1b給出了石墨烯納米卷與單層石墨烯在不同入射偏振光方向下的吸收效率對比。圖1c展示了納米光源器件的結構示意圖,其為跨越Si/SiO2襯底刻蝕溝槽的懸空石墨烯納米卷結構。懸空結構有效抑制了襯底引起的阻尼和熱耗散,從而增強了熱輻射。圖1d給出了焦耳加熱的空間分布模擬結果,顯示溫度在石墨烯納米卷的中心最高,對應于最亮的發光位點。圖1e展示了一個懸空石墨烯納米卷陣列掃描電子顯微鏡圖像。通過調節不同電極對之間的偏置電壓,可以調控單個石墨烯納米卷內的發光位點數量與位置(圖1f)。

圖1 一維石墨烯納米卷曲體作為納米光源
2. 石墨烯納米卷的制備與表征
如圖2a所示,石墨烯納米卷的制備通過在石墨烯/襯底表面滴加加熱后的去離子水-乙醇混合溶液實現。圖2b-c對比了單層石墨烯與石墨烯納米卷的Raman光譜。圖2d顯示的石墨烯納米卷高度約為156 nm,遠高于單層石墨烯的厚度(~0.35 nm)。圖2e所示為石墨烯納米卷的透射電鏡圖像及其對應位置的高分辨透射電鏡。

圖2 石墨烯納米卷的制備與表征
3. 超普朗克輻射發光
當在電極上施加源漏電壓時,石墨烯納米卷能夠發出肉眼可見的明亮且穩定的光,如圖3a所示。圖3b給出了校正光路損耗和光譜儀本征效率后的發射光譜結果。圖3c給出了在黑暗環境下拍攝的不同偏置電壓下的石墨烯納米卷輻射發光的光學顯微鏡圖像。隨著偏置電壓增大,石墨烯納米卷光源的溫度不斷增加,在9.86 V偏壓時可達約2300 K,同時發射強度顯著增強(圖3d)。圖3e所示,石墨烯納米卷的發光光譜隨溫度升高發生藍移。石墨烯納米卷發光表現出超普朗克輻射特性,其輻射強度超過了理論普朗克極限。進一步地,考慮全立體角輻射的情況下,石墨烯納米卷的發射系數在寬波長范圍內仍大于1(見圖3f),再次印證其超普朗克輻射效應。

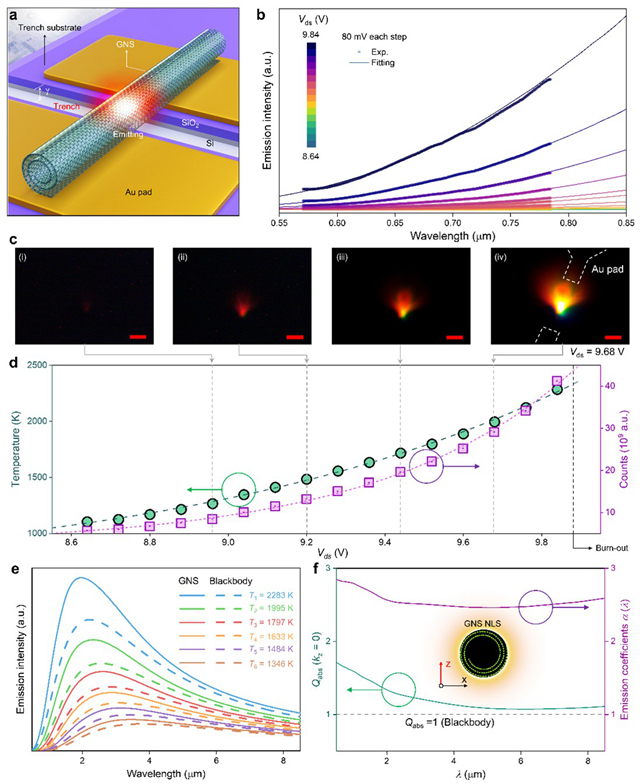

圖3 石墨烯納米卷光源的熱輻射特性表征
4. 納米卷發光的快速開關特性
圖4a所示,在2秒脈沖下,發光響應的上升時間約為76 ms,下降時間約為72 ms。圖4b進一步展示了在不同偏壓下連續5個脈沖周期內,器件發光的高穩定性和良好可重復性,凸顯了該器件在光通信及動態顯示系統等應用中的潛力。圖4c展示了長期性能測試結果。施加100個1秒脈沖(脈沖間隔1秒),發射保持穩定且周期性。

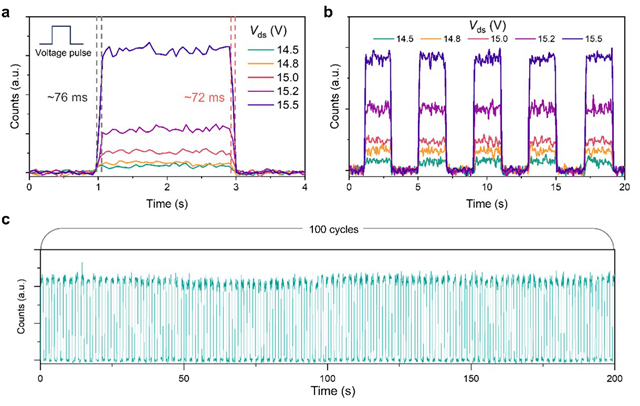

圖4 石墨烯納米卷光源的開關發光特性
5. 納米光源偏振發光
石墨烯納米卷表現出明顯的偏振依賴光學特性。圖5a展示了石墨烯納米卷光源的偏振發光示意圖。圖5b展示了角度分辨的輻射強度,當偏振片垂直于石墨烯納米卷圓柱軸方向時,發光強度達到最大;而當偏振片平行于圓柱軸方向時,發光強度最小。圖5c顯示了實驗數據得到的偏振度隨波長變化的情況:當波長由約0.8 μm減小至0.6 μm時,偏振度由約19%升高至23%。

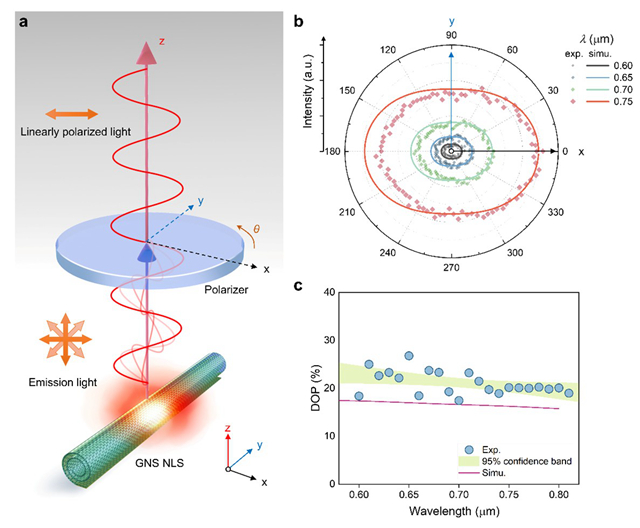

圖5 石墨烯納米卷光源的偏振發光特性
總的來說,利用石墨烯納米卷實現了片上納米光源,實現了覆蓋從紅外到可見光的寬帶發射,并構建了可用于光子集成電路的陣列化發射器,以及系統研究了器件發光的偏振特性。理論分析顯示,石墨烯納米卷的吸收系數大于1,表明其熱輻射強度超過黑體極限。此外,石墨烯納米卷光源還展現出快速開關光發射特性,響應時間約為75 ms,并在100個周期內保持穩定操作。石墨烯納米卷具有明顯偏振特性,偏振度約為20%。本工作顯著推進了基于石墨烯納米結構的光學發射理解,為開發高效、偏振可控的納米光源奠定了基礎,并為下一代光電子器件中增強光-物質相互作用的應用提供了新的途徑。

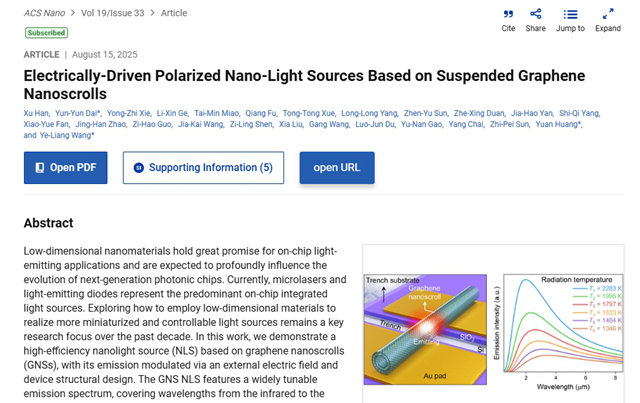

論文詳情:Xu Han, Yun-Yun Dai*, Yong-Zhi Xie, Li-Xin Ge, Tai-Min Miao, Qiang Fu, Tong-Tong Xue, Long-Long Yang, Zhen-Yu Sun, Zhe-Xing Duan, Jia-Hao Yan, Shi-Qi Yang, Xiao-Yue Fan, Jing-Han Zhao, Zi-Hao Guo, Jia-Kai Wang, Zi-Ling Shen, Xia Liu, Gang Wang, Luo-Jun Du, Yu-Nan Gao, Yang Chai, Zhi-Pei Sun, Yuan Huang*, Ye-Liang Wang*. Electrically-Driven Polarized Nano-Light Sources Based on Suspended Graphene Nanoscrolls. ACS Nano (2025).
原文鏈接:https://doi.org/10.1021/acsnano.5c07582
附作者簡介:
通訊作者:
王業亮,北京理工大學教授,國家級領軍人才。近年發展新型外延生長技術,針對大功率器件與材料、低功耗超高密度信息存儲等領域的瓶頸,開發基于新原理的新工藝,在原子尺度上針對新型電子材料及其異質結構的構建、性能測量和調控、器件設計和性能測試、以及應用等方面發展技術和開展研究。主要研究成果包括在Nature, Nature Materials, Nature Commun., Adv. Mater., Nano Lett., ACS Nano等期刊發表論文300余篇,英文書籍5個章節,被引14000余次,其中單篇最高他引1000多次,曾入選“中國百篇最具影響國際學術論文”。多項工作被Nature及其子刊作為研究亮點報道,獲得國際重要學術會議30多次邀請報告。
黃元,北京理工大學前沿交叉科學研究院教授,國家級青年人才,北京理工大學特立青年學者,中國科學院青促會數理分會理事,中國科協“中國十大科技新銳人物”。曾獲中國電子學會自然科學二等獎、中國發現協會二等獎、日內瓦國際發明博覽會銀獎(排名第一)等榮譽。主要研究領域集中在二維材料制備,表征,物性測量/調控,以及相關交叉科學等研究方向。以第一/通訊作者在Nature Physics, Nature Communications, Physical Review Letters, ACS Nano, Nano Letters, Advanced Materials等共計發表SCI論文170余篇,其中第一作者(含共一)及通訊作者文章70余篇,論文總引用9600余次。
戴贇贇,北京理工大學前沿交叉科學研究院教授,國家級青年人才,主要研究領域集中在新型半導體與納米器件的制備、表征以及光電性質等新奇物性研究。共發表文章40余篇,成果發表在國際頂級期刊(如Nature Photonics, Advanced Materials, ACS Nano等),論文總引用3400余次。
第一作者:
韓旭,就讀于北京理工大學集成電路與電子學院,研究方向?yàn)榧{米光電子學與激光光電子,導師為王業亮教授。以第一作者在Advanced Materials、Advanced Optical Materials、ACS Applied Materials and Interfaces等期刊上發表過文章。曾獲博士生國家獎學金、北京理工大學優秀研究生等。
謝永志,就讀于北京大學物理學院,研究方向二維光電功能材料與器件,導師為龔旗煌院士。以第一作者在Physical Review Letter、Physical Review B等期刊上發表過文章。曾獲北京大學校長獎學金,北京大學三好學生等。
