北理工團隊在分子模擬解析滲透汽化脫鹽機理方向取得重要進展
發布日期:2025-08-14 供稿:化學與化工學院 攝影:化學與化工學院
編輯:田柳 審核:王振華 閱讀次數:
海水淡化技術作為一種規?;┧鉀Q方案受到廣泛關注。膜法滲透汽化(PV)脫鹽具有高脫鹽率(>99.5wt%)和低能耗(約2 kWh·m-3)的優勢。目前,人們基于經典溶解-擴散模型,通過一些假設可簡述PV脫鹽的分離機理。例如,假設致密聚合物膜是無孔的,而水分子以單分子的形式分散在膜內,且其擴散行為是各向同性的。然而,已報道的實驗和模擬結果表明,聚合物內存在亞納米級的孔道結構,并且水分子以團簇的形式分散在親水聚合物膜內。因此,需要在微觀尺度上探究包括交聯聚合物孔道結構、水和鹽在膜內的分散形式和擴散模式在內的重要信息,以深化認識膜與各組分的作用機制,建立起描述膜內水、鹽傳質行為的數理框架。
2025年8月11日,北京理工大學化學與化工學院趙之平教授團隊在滲透汽化脫鹽機理研究方面取得重要進展,在Nature Communications上發表題為“A fundamental mass transport model based on molecular insights for pervaporation desalination”的研究論文。該論文的第一作者為博士研究生李申輝,通訊作者為趙之平教授和徐李昊教授,北京理工大學是該工作的獨立完成單位。
該研究通過分子動力學(MD)模擬方法在原子大小的空間尺度,可視化解析了水分子、鹽離子在親水性聚乙烯醇(PVA)交聯膜內的傳遞行為,并提出了描述膜內水分子傳質機理的基本數學模型。研究表明,干燥(無溶液接觸)的PVA膜內存在平均孔徑為0.76 nm的亞納米孔隙,交聯劑會阻礙PVA分子鏈間氫鍵的形成,從而在交聯位點處產生額外的孔隙。水分子對PVA膜強烈的塑化效應,會使膜內部分孔隙由微孔轉變?yōu)榻榭?,該塑化效?yīng)沿著傳質(滲透)方向逐漸減弱,導致水分子在膜內的分散形式由納米尺度的團簇向單分子變化。膜內水簇的尺寸越大,其氫鍵特性與擴散模式越接近于體相水,該現象引起膜內水分子的擴散系數沿傳質方向呈指數函數趨勢顯著下降。隨著膜內水分子溶解度的下降,離子從水合層中裸露,并與PVA鏈上的羥基作用,傳質阻力增加。進一步結合Flory-Huggins理論和自由體積理論,解析了膜內水分子擴散系數、熱力學因子與溶解度的函數表達式,以此修正了描述分子傳遞行為的Maxwell-Stefan方程。修正模型計算的膜分離性能與文獻報道值處于相同的數量級,且計算值與溫度的關系和實驗報道吻合,從而驗證了模擬的傳質機理以及該修正模型的合理性。
1. 交聯使膜內產生額外孔隙結構

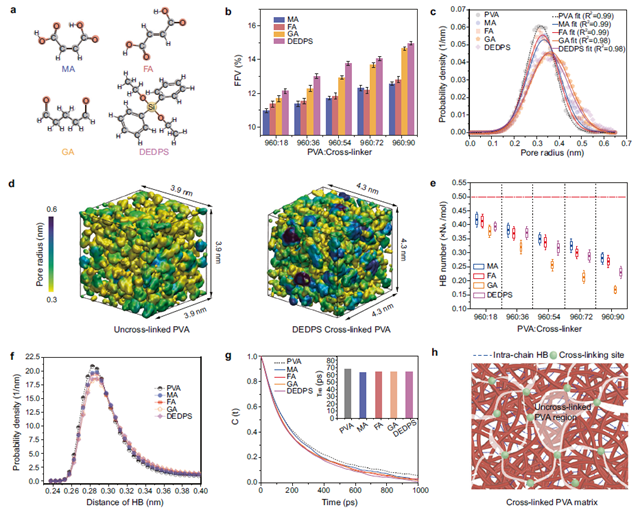

如圖1b和c所示,在PVA分子鏈間的分別引入四種(馬來酸,富馬酸,戊二醛,二乙氧基二苯基硅烷)交聯劑,皆使PVA膜的自由體積分?jǐn)?shù)(孔隙率)增加,且孔隙尺寸略微增大。通過分析PVA膜內氫鍵網絡的性質可知,交聯能夠顯著抑制PVA分子鏈間氫鍵的形成(圖1e),但對氫鍵鍵長及氫鍵壽命的影響有限(圖1f和g)。由此推測,上述膜內孔隙結構的變化僅發生在交聯位點處。

圖1 交聯對干燥PVA膜的孔隙結構的影響
2. 溶脹重塑膜孔為介孔

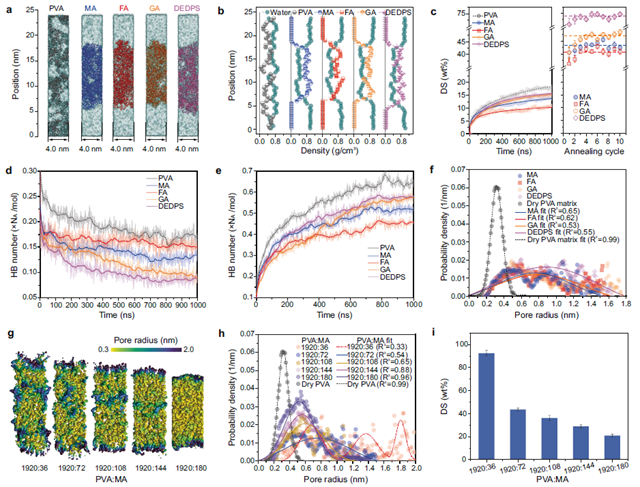

如圖2a和b所示,交聯能夠顯著抑制PVA薄膜在水溶液中的溶脹,從而在水溶液及PVA之間形成清晰的相界面。對膜內氫鍵數的動態分析表明,水分子塑化PVA的過程伴隨有其對PVA鏈間氫鍵的破壞(圖2c、d和e)。水分子對PVA強烈的塑化效應導致了孔徑分布的均值和方差皆顯著增大,膜內部分微孔轉變?yōu)榻榭祝▓D2f)。

圖2 交聯PVA在水溶液內溶脹的模擬
3. 限域水狀態從團簇向單分子轉變

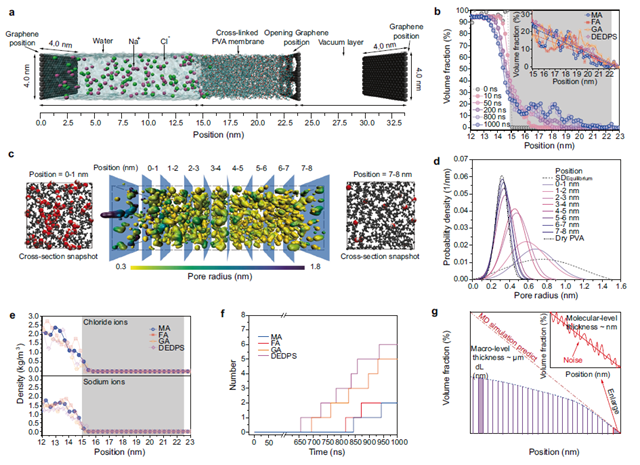

如圖3b所示,非平衡分子動力學(NEMD)模擬結果表明,水分子在PVA膜內逐漸形成穩定的濃度梯度。對PVA膜切片,研究了水分子沿傳質方向不同位置對膜孔結構的塑化效應及其在膜內的分散形式。結果表明,隨膜內水濃度梯度下降,PVA膜內的塑化效應逐漸減弱,水分子在膜內的分散形式則由納米尺寸的團簇過渡為離散的單分子狀態(圖3c和d)。

圖3 NEMD的模擬結果
4. 膜孔內離子傳遞的補償機制
鹽離子難以在PVA中溶解(圖4a),并且膜溶脹度較高時,水分子在PVA膜內的擴散系數遠高于鹽離子擴散系數(圖4b),該結果從溶解、擴散的角度解釋了PVA膜高脫鹽率的成因。此外,當膜孔小于或接近離子水合尺寸時,水合層減小以適應膜孔,PVA分子鏈通過補償鹽離子與水合層內水分子的相互作用,使鹽離子在膜內的擴散系數減小。通過研究鹽離子與水分子及PVA鏈上羥基的配位數解析了該跨膜補償機制。如圖4c所示,溶脹度較高(>24 wt%)時,膜的孔隙尺寸大于離子的水合尺寸,故鹽離子與水分子的配位數受到溶脹度的影響較小。隨著溶脹度降低,鹽離子逐漸從水合層中裸露,并與PVA分子鏈發生相互作用。

圖4 鹽離子在膜內的跨膜補償機制
5. 修正的PV脫鹽溶解-擴散模型

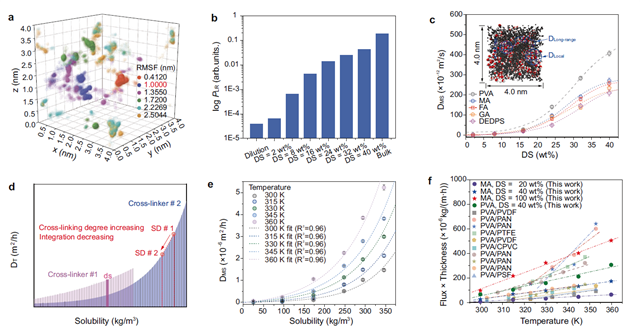

如圖5a所示,水分子的擴散軌跡表明其在膜內的擴散存在長程擴散和局部擴散兩種模式,長程擴散發生的概率會隨PVA膜溶脹度的上升而指數上升(圖5b),解釋了膜內水分子擴散系數隨溶脹度快速上升的原因(圖5c)。結合自由體積理論,證明了膜內水分子的擴散系數與溶解度的函數關系為指數函數(圖5d和e)。進一步將該函數關系與Flory-Huggins方程及Maxwell-Stefan方程聯立,得到了計算PVA膜滲透通量的基本數學模型。

圖5 傳質模型的建立和驗證
原文鏈接:https://doi.org/10.1038/s41467-025-62664-3
附作者簡介:
趙之平,北京理工大學化學與化工學院教授,兼任北京理工大學化學與化工學院化學工程研究所所長,先進功能膜與膜過程團隊負責人。兼任北京膜學會副理事長、《Advanced Membranes》和《膜科學與技術》編委等。作為帶頭人獲“全國石油和化工教育優秀教學團隊”稱號(2021),作為主持人獲“全國石油和化工教育優秀教學成果二等獎”(2022),作為主持人獲“中國化工學會科學技術獎一等獎”(2023)。以生物質、揮發性有機物(VOCs)等為研究對象,以生物質高效轉化與分離以及水、氣高效處理為目標,長期從事新型功能膜材料設計與制備、生物質轉化與分離過程、新型膜反應器設計與開發,以及相關應用示范等方面的研究。作為項目負責人,先后主持國家自然科學基金重點/面上項目、國家重點研發計劃課題和省部級項目等10余項;在Science,Nat. Commun.,AIChE J.,J. Membr. Sci.,Chem. Eng. J.,Small,Chem. Eng. Sci.,Ind. & Eng. Chem. Res.,Sep. & Purif. Tech.,Desalination和J. Mater. Chem. A等國際頂級期刊累計發表SCI收錄論文100余篇,授權發明專利20余項。
徐李昊,北京理工大學化學與化工學院教授,國家“博新計劃”入選者。2022年博士畢業于北京理工大學,師從趙之平教授,于2025年入職北京理工大學。面向國家“雙碳”戰略與大氣環境治理重大需求,聚焦化工行業數智化轉型發展,主要從事晶態多孔膜結構設計與制備等研究工作,重點探索其在滲透汽化高效分離、工業氣體低碳純化及清潔能源開發等領域的創新應用。獲中國化工學會科學技術獎一等獎(2/10)、北京膜學會杰出青年成果獎、中國顆粒學會優秀博士學位論文等,擔任中國化工學會化工過程強化專業委員會青年委員。研究成果以第一/通訊作者在Science,Nat. Commun.,J. Membr. Sci.,Chem. Eng. J.,Small,Sep. & Purif. Tech.,J. Mater. Chem. A等國際頂級期刊上發表SCI收錄論文10篇。
李申輝,2018年9月起在北京理工大學化學工程專業攻讀碩士學位,師從趙之平教授,2021年9月起在北京理工大學化學工程與技術學科攻讀博士學位。研究方向?yàn)槟げ牧显O(shè)計和膜分離機理的分子模擬,以第一/共一作者在Science,Nat. Commun.等上發表文章3篇,合作發表SCI收錄論文24篇。
