北理工團隊通過力學方法在范德華鐵電單晶中成功構造極化拓?fù)洚?/h3>
發布日期:2025-09-29 供稿:宇航學院 王學云 攝影:宇航學院
編輯:趙亞康 審核:武志文 閱讀次數:

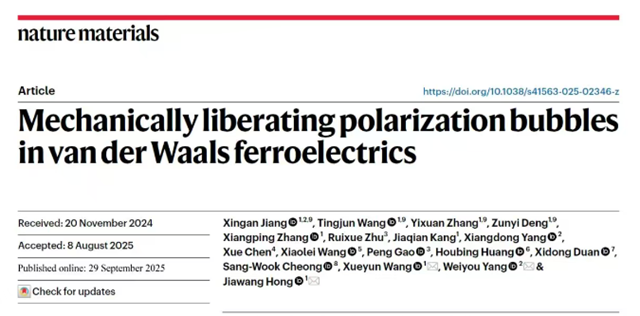

近日,北京理工大學空天科學與技術學院、臨近空間環境特性及效應全國重點實驗室洪家旺、王學云教授課題組在鐵電拓?fù)浣Y(jié)構的構筑方法上取得突破,相關研究成果以“Mechanically liberating polarization bubbles in van der Waals ferroelectrics”為題于9月29日在線發表在Nature Materials期刊。
北京理工大學為第一完成單位,北京理工大學洪家旺、王學云教授、寧波工程學院楊為佑研究員為通訊作者。北京理工大學博士后江興安(現已入職寧波工程學院)、博士生王廷鈞(現已入職石家莊鐵道大學)、博士研究生張亦軒、博士后鄧尊乙為共同第一作者。合作單位包括寧波工程學院、北京大學、中科院半導體研究所、北京工業大學、湖南大學和美國羅格斯大學。
極性拓?fù)浣Y(jié)構(如斯格明子、渦旋、半子等)因其拓?fù)浔Wo特性與外場可調性在非易失性存儲和新型電子器件中的巨大潛力,近年來成為物理、力學和材料科學等多學科交叉領域的研究前沿。然而,目前絕大多數極性拓?fù)浣Y(jié)構依賴于人為構筑的異質結或超晶格結構,需要通過界面/邊界/幾何等約束來平衡能量競爭,才能實現拓?fù)浣Y(jié)構的穩定存在。這種對外延結構和材料襯底的依賴極大地限制了拓?fù)潆娮悠骷谌嵝?、可集成化和硅基兼容電子學中的應用。
范德瓦爾斯材料因其層間弱相互作用、無懸掛鍵表面和優異的力學柔性等優點,為構筑可轉移、可集成的功能器件提供了理想材料體系。特別是具有離子遷移特性的鐵電性范德瓦爾斯材料CuInP2S6(CIPS),其展現出了多穩態結構、離子電導、負壓電性等獨特的物理特性,尤其是其極化共存旋轉的特點,為構筑極性拓?fù)浣Y(jié)構提供了可能。
為了解決上述問題,北京理工大學洪家旺、王學云教授團隊在無需異質結構約束的塊體CIPS晶體中,通過力學調控方法成功實現了高密度極性氣泡疇(Polarization bubble)的構筑與操控。研究結果表明,原子力納米探針在材料表面引起的局部曲率(應變梯度)變化是構筑極性氣泡疇的關鍵。一方面,納米探針引起的應變梯度場可以達到106 m-1,該應變梯度場誘導的撓曲電場足以推動CIPS的極化翻轉。另一方面,局部曲率的變化還推動CIPS中的銅離子從低極化態(LP)遷移至高極化態(HP)。進而導致內部的能量競爭達到新的平衡穩態。在上述物理過程的共同作用下,實現了在CIPS材料體系中傳統迷宮疇到拓?fù)洚牭难葑兣c穩定存在。本論文的研究結果切實推動了對范德瓦爾斯體系拓?fù)浣Y(jié)構研究的發展,并為其在高密度存儲中的應用奠定了基礎。

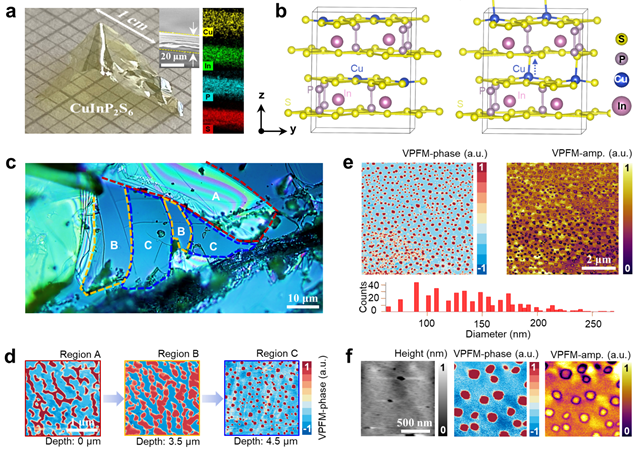

圖1 范德華鐵電晶體中高密度極化氣泡的觀測。
要點:
1. CIPS晶體具有典型的層狀范德華結構,Cu離子可在層內和層間范德華隙中移動,形成低極化(LP)和高極化(HP)兩種共存相。
2. 通過機械剝離不同厚度,壓電力顯微鏡(PFM)圖像證明了迷宮疇到氣泡疇的形態演變。
3. PFM振幅圖像揭示氣泡疇周圍存在壓電振幅的明暗差異,與其LP/HP相的共存密切相關。

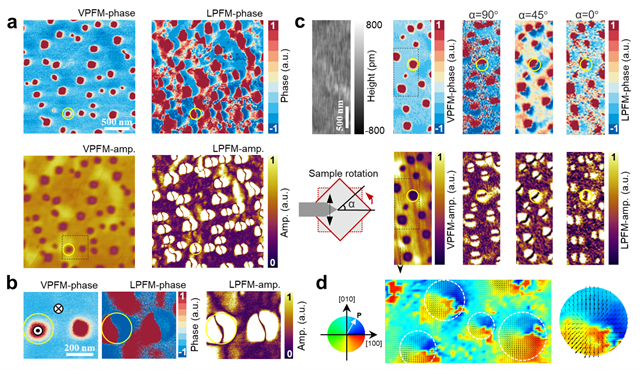

圖2 極化氣泡的極性構型表征。
要點:
1. 通過矢量PFM技術,結合樣品旋轉,確認氣泡疇具有面內發散型的極化構型,具有典型的Néel型疇壁。
2. 通過進一步重構極化場,進一步確認了面內中心發散狀極化分布。

圖3 氣泡與HP相的關聯性分析。
要點:
1. 通過層析PFM技術去除表層后,發現HP相消失的同時氣泡疇也隨之消失,證明氣泡的穩定存在依賴于HP相。
2. 基于密度泛函理論計算,發現壓縮應變可促使Cu離子進入范德華隙,從而穩定HP相,為氣泡疇形成提供有利條件。

圖4 探針集中力調控HP相與氣泡疇形成。
要點:
1. 在迷宮疇富集區域,通過AFM針尖進行力掃描,可誘導LP相向HP相轉變,并導致迷宮疇到氣泡疇的形態變化,該過程可實現無損的鐵電拓?fù)浣Y(jié)構形成。
2. 在針尖集中作用下,HP相比例顯著提升,氣泡疇主要形成于HP或者LP/HP相界區域,與機械剝離過程中的觀察一致。

圖5 極化氣泡疇的形成與穩定機制。
要點:
1.壓縮應變促使Cu離子遷移至范德華隙,實現由LP到HP相的轉變;而應變梯度則通過撓曲電效應產生強局域電場(可達106 V/cm),共同驅動迷宮疇向氣泡疇演變。
2.極化相轉變及撓曲電場共同重構形成一個總的等效電場,被認為是驅動迷宮疇演變成氣泡疇的驅動力。相場模擬進一步驗證了在等效電場作用下,迷宮疇到高密度氣泡疇的演變,氣泡疇具有中心發散的極化渦旋結構,疇壁為Néel型。
本研究通過力學調控極性相競爭與撓曲電效應,在范德華鐵電體CIPS單晶中實現了高密度鐵電拓?fù)錃馀莓牭目煽匦纬膳c操控,突破了傳統拓?fù)浣Y(jié)構對襯底與異質界面工程的依賴。CIPS材料具備可剝離、可轉移、易集成等優勢,可與硅基、柔性襯底等多種平臺兼容,為拓?fù)潆娮訉W(xué)在柔性器件、神經形態計算等領域的應用提供了新材料基礎。這一發現不僅深化了對范德華鐵電體中拓?fù)滂F電疇形成機制的理解,也為未來發展范德華體系拓?fù)洚牻Y(jié)構及其在低功耗、高密度、高密度存儲的電子器件應用奠定了基礎。
